渦街流量計

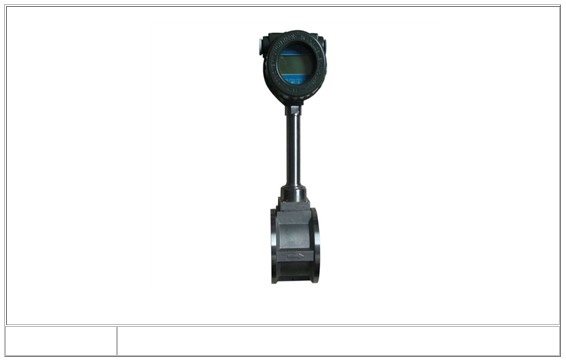

YSD400系列渦街流量計（也稱旋渦流量計）是用途極其廣泛的一種流量計算儀表，它以卡門渦街理論為基礎，采用壓電晶體檢測流體通過管道內三角柱時所產生的旋渦頻率，從而測量出流體的流量。渦街流量計廣泛應用于石油、化工、輕工、動力供熱等行業。
渦街流量計具有測量精度高，量程寬、測量介質廣泛，可測量液體、氣體和蒸汽、工作溫度高，介質溫度可達350℃、無運動部件，無磨損，可靠性高、表體采用不銹鋼材料，耐腐蝕等特點。
1．測量原理
當管道中流體介質通過旋渦發生體(三角柱)時，由于局部流速加速而產生旋渦現象(如圖一)，此旋渦分成兩列交替地出現，這種旋渦列被稱為卡門渦街。
卡門渦街的釋放頻率與三角柱寬度尺寸和流體的流動速度有關，而與介質的溫度、壓力等特性參數無關。可用下式表示：
.jpg)
圖 一
f =StV/d
式中： f—卡門渦街的釋放頻率
St—斯特羅哈爾（Strouhal）數
V—介質流速
d—三角柱的寬度
斯特羅哈爾數是渦街流量計的重要參數，它只與介質的雷諾數Re有關。只要管道內介質的雷諾數保持在2×104至7×106范圍內，斯特羅哈爾數St便保持為一個常數，這樣，便可通過測量旋渦頻率信號檢測出流體介質的流速，再通過介質的流速計算出介質的流量。
2主要參數
|
精度等級：
|
±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS
|
|
輸出信號：
|
4～20mA，RS485
|
|
流速范圍：
|
液體：0.3～8m/s，氣體：3～65m/s,蒸汽：3～70m/s ；
|
|
公稱壓力：
|
DN25-DN300 1.6MPa(>4.0協議供貨)
|
|
可測介質溫度：
|
-40℃～350℃；插入式：-40℃～280℃
|
|
供電電源：
|
電壓脈沖輸出時：+12VDC； 4-20mA輸出時：+24VDC；現場液晶顯示：3.6V 1號1節鋰電池供電，使用壽命大于2年；
|
|
環境溫度：
|
–30℃ ～ +55℃
|
|
公稱口徑：
|
法蘭卡裝式DN15～DN500，法蘭連接式DN15～DN300，插入式DN300～DN1500
|
|
適用范圍：
|
氣體：空氣、二氧化碳、氧氣、氮氣、煤氣、天燃氣、沼氣和其他各種化學氣體等；液體：水、高溫水、油、食品液、化學液等；蒸汽：飽和蒸汽、過熱蒸汽
|
|
表體材料：
|
不銹鋼（其他材質可協議供貨）
|
|
防爆等級：
|
Exia Ⅱ CT4;
|
|
防護等級：
|
IP65、IP67。
|
|
相對濕度：
|
5% ～ 90%
|
|
結構類型：
|
一體形結構和分體形結構
|
